一、核心應用領域

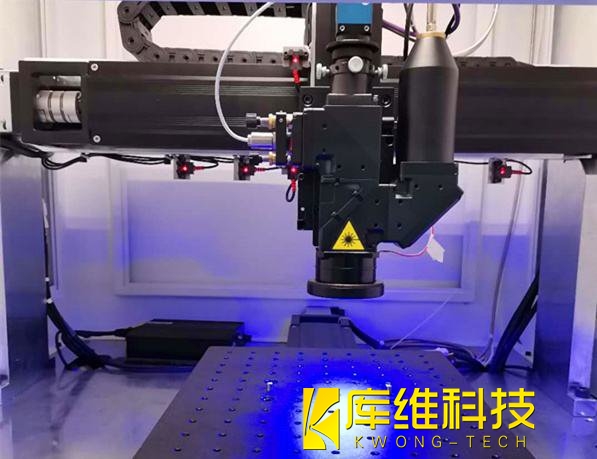

1、新能源汽車三電系統——激光焊主導精密連接

• 電池模組：采用SnAgCu合金配方，使電芯內阻降低至13.8mΩ，整包續航提升5%；焊點抗剪強度達35MPa，振動失效周期延長3倍。
• 電機控制器：添加0.5%納米銀線提升焊點導熱率20%，IGBT結溫從125℃降至110℃，壽命延長20%；支持0.05mm引腳間距焊接，信號損耗僅0.1dB。

2、航空航天與特種材料——TIG焊與摩擦焊的不可替代性

• TIG焊（鎢極惰性氣體保護焊）：利用鎢電極（熔點超3422℃）和氬氣/氦氣保護，實現鋁、鎂、鈦合金無污染焊接。應用于飛機發動機殼體、火箭燃料箱等，但需嚴控熱輸入以防薄板變形。
• 摩擦焊：針對鎂合金ZE41（高強輕質但易氧化），通過固態攪拌避免熔融缺陷。研究表明，優化參數（轉速500rpm、進給40mm/min）可使接頭強度接近母材。

3、重型裝備與建筑鋼結構——厚板高效焊接方案

• 埋弧焊與CO?氣體保護焊：在機床、壓力容器制造中占比超50%。雙U型坡口設計配合陶瓷襯墊單面焊，可免清根實現30mm以上厚板焊接，效率提升40%。
• 高強鋼焊接：鳥巢體育館Q460E-Z35鋼（110mm厚）采用微合金強化焊材，碳當量0.47%時預熱溫度需達200℃，以抑制冷裂紋。

二、關鍵技術瓶頸與應對策略

1、熱輸入與材料兼容性挑戰

• 薄件變形控制：TIG焊低溫環境易加劇冷裂，需搭防護棚、超低氫焊材及層間溫度≥20℃。激光焊雖熱影響小，但對高反射材料（銅、鋁）吸收率不足，需預涂層或改用光纖激光。
• 異種材料連接：鑄鋼節點（碳當量高、S/P雜質多）需限制線能量并后熱消應力，防止晶界脆化。

2、成本與自動化壁壘

• 激光設備投資高昂（30kW級設備超百萬），且整體電光轉換率僅10%~20%。CO?保護焊成本為埋弧焊的40%，但飛濺大、成形差，需加脈沖調制。
• 復雜結構自動化難：機床箱體焊加強筋密布，需開發十字操作機+變位機系統，實現龍門式多道焊。

3、特殊工況可靠性問題

• 低溫焊接（-15℃以下）冷卻速度倍增，需反變形設計與振動時效處理以均化應力。
• 三電系統高振動環境：激光錫膏通過SnSb10高溫合金配方，使焊點在-40℃~200℃寬溫域保持穩定。
